MC-TWS型

土壤溫濕度傳感器

產品使用手冊

    本公司鄭重承諾：凡是采購我公司傳感器的用戶，我公司提供免費一對一的技術支持（接線方法、數據解析、維護保養等知識），直至用戶掌握使用。

1、概述

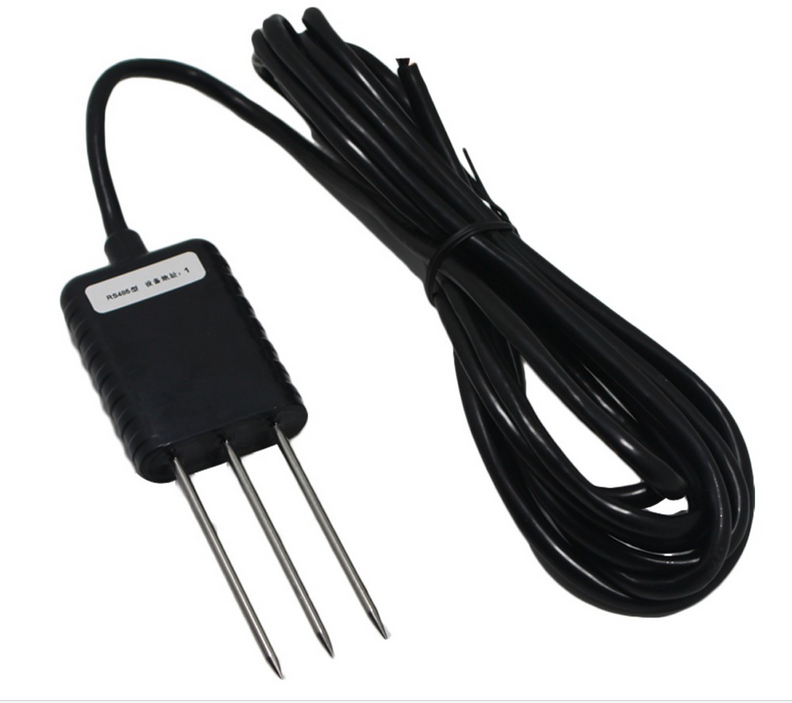

    MC-TWS土壤溫濕度傳感器是將土壤水分和土壤溫度傳感器集中于一體，土壤墑情，土壤溫度的測量研究。

    MC-TWS土壤水分部分是基于頻域反射原理，利用高頻電子技術制造的測量土壤水分的傳感器。通過測量土壤的介電常數，能直接穩定地反映土壤的水分含量，可測量土壤水分的體積百分比。

    傳感器部分由電源模塊、溫度傳感模塊、變送模塊、溫度補償模塊及數據處理模塊等組成，傳感器內有零漂電路和溫度補償電路。

    土壤溫度傳感器應用廣泛，可測量多種粉末狀多孔介質，液體的溫度，并且可做成多種外形。

2、適用范圍

    適用于節水農業灌溉、氣象監測、環境監測、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、科學試驗等需要測量土壤溫濕度的領域。

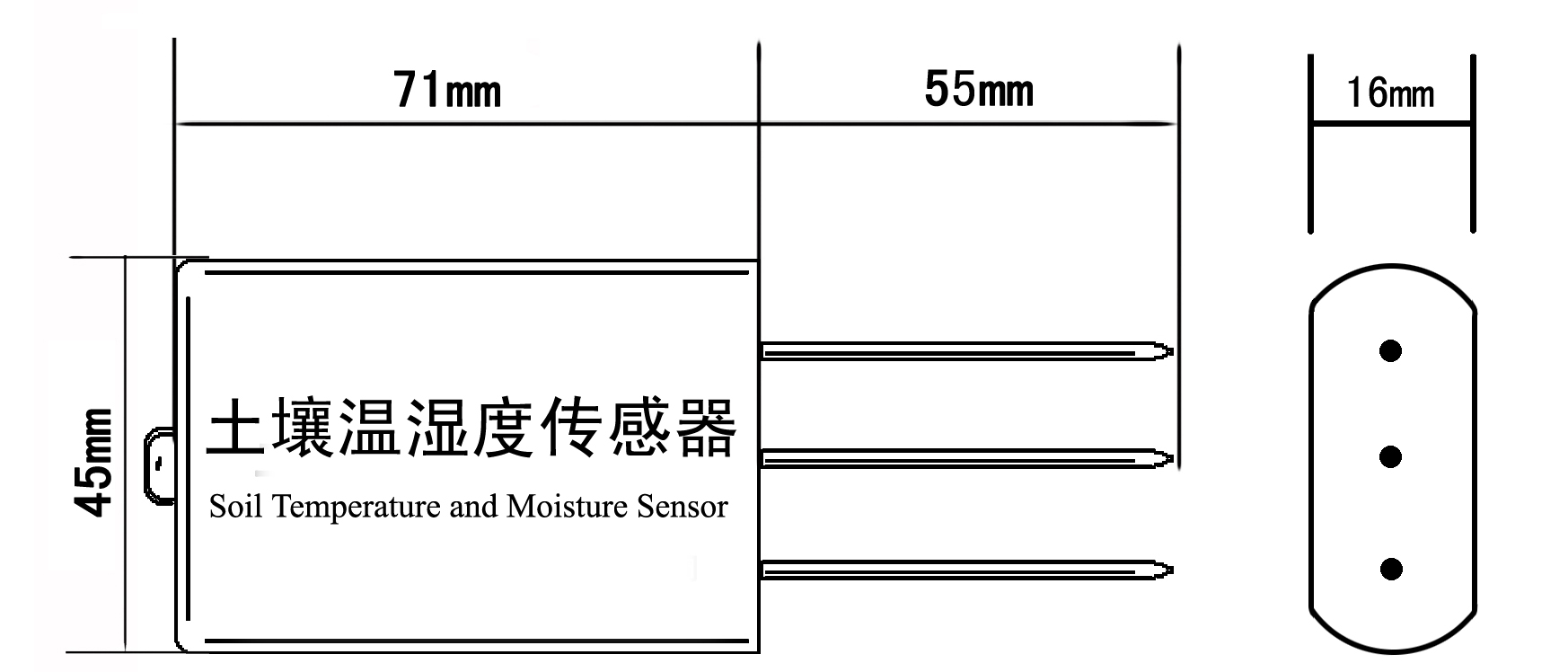

3、外形規格

4、使用方法

    MC-TWS土壤溫濕度傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備。

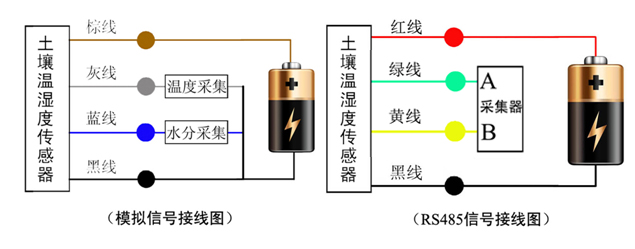

    接線說明：具體接線方式如下圖所示

注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的損壞

5、使用上的注意事項

警    告

不按線序接線，可能造成該設備及連接該設備的儀器損壞

輸入電源超過該設備的接入電源時，將造成該設備的損壞

注    意

使用前請先完整閱讀本說明書

不要試圖將探針插入石子或硬的土塊中，以免損壞探針

將傳感器移出土壤時，不能直接拽拉電纜

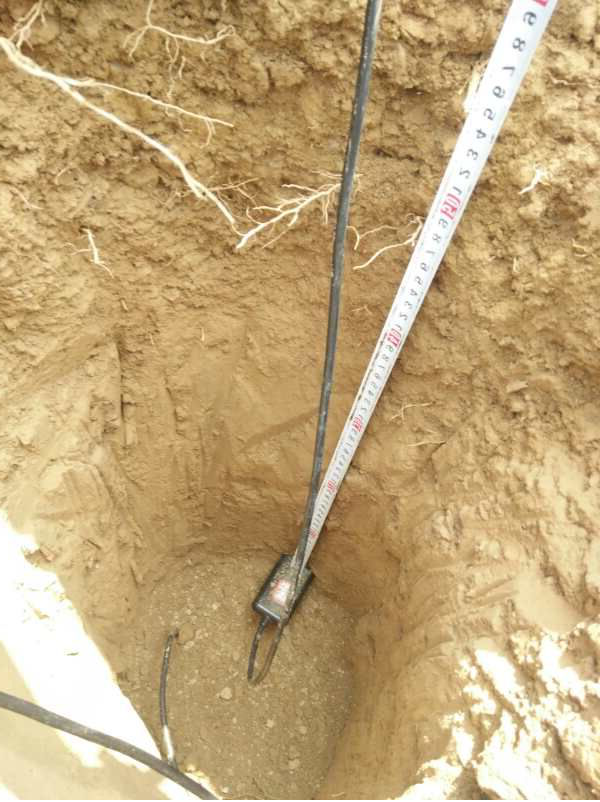

傳感器探頭插入土壤/基質時要充分，以減少操作誤差，

6、產品保修

    本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
