MC-HJC型環境質量監測站

適用范圍：

   適用于城市、農村、草原、風景區、高速公路、公園、森林、建筑工地、拆遷工地、煤礦廠、園區、廣場、社區、工業園區、住宅小區、大型工礦企業、垃圾場、攪拌站堆場、碼頭、道路揚塵環境監測監控中心等場所進行空氣質量、清新度、能見度、云層高度、揚塵污染物、噪聲、環境氣象參數等數據的在線監測與預警。

功能簡介：
*提供能見度、云層高度、空氣清新度、粉塵顆粒物、噪聲和各種環境氣象參數的實時數據。
*提供現場視頻圖像的在線監測和遠程取證。
*為管理者提供在線數據監測和監控的手段。
*為管理者提供了歷史數據分析手段。
*建筑工地通過系統上傳月報，增加自查、自測的手段。
*管理者通過系統回復月報；獲得對性核查與互動手段。

概述：

   MC-HJC型環境質量監測站是一款利用集成電路技術和基于云平臺物聯網技術研發的環境質量監測系統站，可以監測空氣清新度（負氧離子）、能見度、云層高度、PM1.0、PM2.5、PM10、TSP、GPS衛星定位經緯度、噪聲、空氣溫度、空氣濕度、NO2、O2、O3、H2S、CO、NH3、SO2、HCl、HF、Cl2、水面深度、水質電導率、水質溶解氧、水質酸堿度、水質orp、大氣壓力、土壤濕度、土壤溫度、風速、風向、雨量、水面蒸發、雨雪傳感、光照強度、紫外輻射強度、光和有效輻射、總輻射等項指標。同時可以將數據同步到手機APP、微信和電腦端，進行數據實時監督和遠程下載。

產品特點：

※主機采用7英寸觸摸屏幕，可手指直接觸摸操作。背光可自行選擇關閉。
※采集器主機采用噴塑鋼板戶外防護箱。
※傳感器采用MODBUS通訊協議。
※采集器主機存儲,數據可導出。
※采集器主機配有7寸觸摸屏或者OLED液晶顯示屏可選，可實時顯示各個傳感器的數據、參數數據、網絡情況、IP地址等，并可設置上述參數。
※通訊方式采用4G無線傳輸或者以太網LAN口，隨時可以將主機中的數據遠程發送到服務器，存儲為數據庫。

※云存儲：可以隨時查看或者下載某些時間段的全部數據；
※手機端：監測站數據和視頻可以同步到手機APP、微信、電腦端，方便查看。
※污染源空間分布圖：記錄每個數據點的GPS地理位置信息，在GIS地圖中實時顯示多個監測站數據；
※視頻疊加功能， 各種實時數據疊加在視頻監控畫面上動態實時顯示各種傳感器數據。
※系統配套接入：與各種自動化控制、樓宇自控、信息化服務等系統的對接方式。

設備組成詳細介紹：

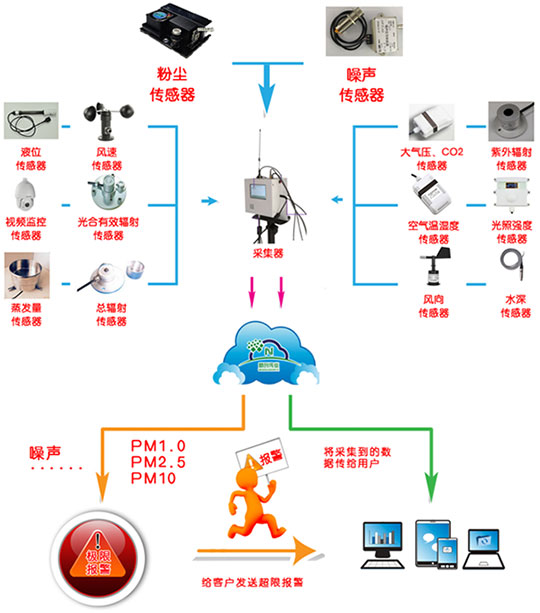

    本系統主要由MC-HJC型環境質量監測站、戶外LED顯示屏、視頻采集系統、數據遠程發送系統、后臺數據處理系統、監測數據預警云平臺組成。數據平臺是一個互聯網架構的網絡化平臺，具有對各子站的監控功能以及對數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。

（一）MC-HJC型環境質量監測站：
1、英寸主機采用7寸觸摸屏幕，可手指直接觸摸操作。背光可自行選擇關閉。外殼采用噴塑鋼板沖壓成型。
2、內置RS485通訊數據采集模塊。
3、可按照用戶設置的采集時間間隔，實現自動采集數據。
4、主機采用多種安裝形式，配備專用多功能掛板，用戶根據實際需要和自身環境條件，可采用移動式支架、壁掛、龍骨懸掛、吊裝等多種方式。
4、主機電源供電方式可以采用AC/220V供電，戶外太陽能供電、也可采用內置鋰電池組供電，用戶可攜帶設備進行移動測試。
5、主機采取多種遠程數據傳輸方式供用戶選擇，包括以太網、wifi無線信號、4G無線傳輸數據模塊，方便用戶選擇?？蓪?shù)據立刻傳輸?shù)皆破脚_。
6、可配備本公司專用網絡型戶外監控互聯網攝像頭（帶紅外夜視功能），在遠程端可以通過手機或者PC端在線觀看視頻監控。。

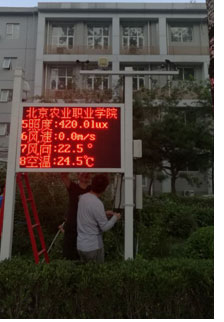

7、預留485數據輸出端口，可連接戶外或者室內LED顯示屏，醒目顯示各參數實時數據。

（二）云平臺軟件系統介紹：

1、采用可視化編程語言設計界面友好的環境監測與管理系統，實現對被監測環境的遠程監測。可自由設置上下限數值。通過短信等方式報警。軟件平臺可遠程實時監控各傳感器數據。數據管理功能，支持?jǐn)?shù)據庫管理及拍照、數據查詢、導出、打印、統計分析、圖表分析等各項數據處
2、在線監測各環境因素參數的表現形式：
A、清單明細式，可以直觀地查看各個環境因素參數在某個時間點的監測數據。
如下：
清單明細式顯示方式，可以直觀地查看各個環境因素參數在某個時間點的監測數據。

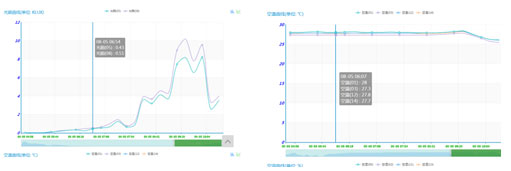

B、曲線走勢圖顯示方式，如下：

某種顏色的曲線代表某個測試參數的走勢

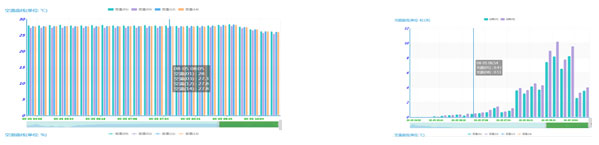

C、立柱式走勢顯示，如下：

某種顏色的立柱的變化，代表某個參數的數據變化

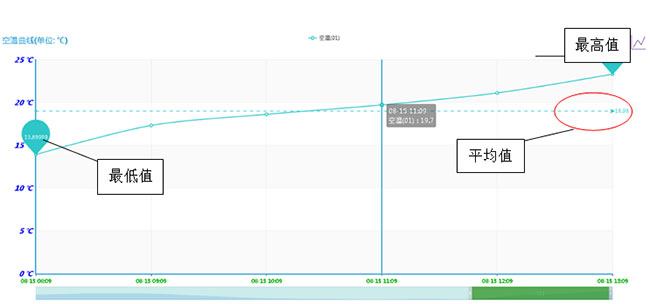

D、通過曲線走勢或立柱式統計，更能直觀形象的查看某一時間段內的數據最高值、最低值和平均值。詳見如下：

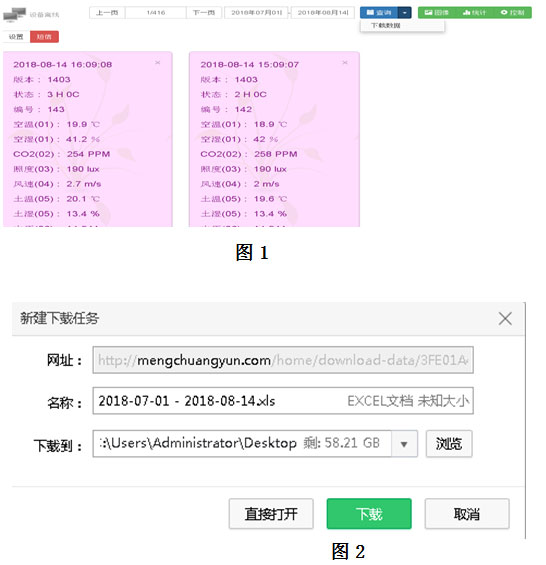

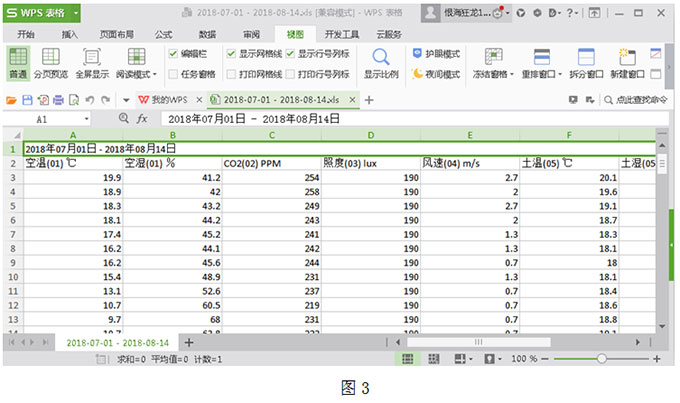

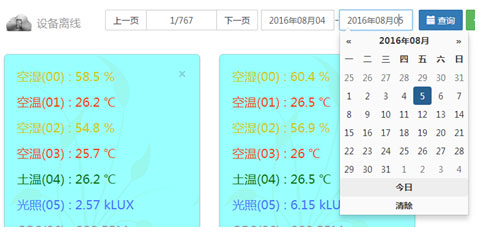

3、可通過查詢?nèi)掌诘姆绞娇焖俨檎?、下載所需的數據，并以EXCEL表格的形式導出數據。具體操作：第一、輸入要查詢的日期時間段，點擊查詢按鈕即可（圖1）；第二、點擊查詢右側三角按鈕，出現下載數據并點擊即可（圖2）；第三、在圖2中選擇下載的位置并點擊下載按鈕即可（圖3）。詳見如下：

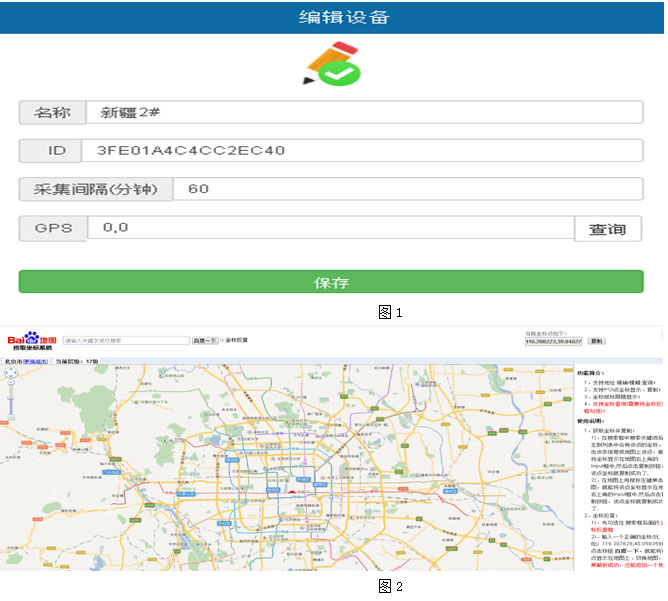

4、點擊設置按鈕，顯示編輯設備界面，可設置數據采集間隔和設置地理位置坐標，點擊保存按鈕即可成功。GPS定位具體操作：點擊查詢按鈕出現圖2，在圖2中百度要添加的地理位置，并拾取其坐標復制粘貼到該處即可。詳見第9項GIS地圖生成。圖1和圖2如下：

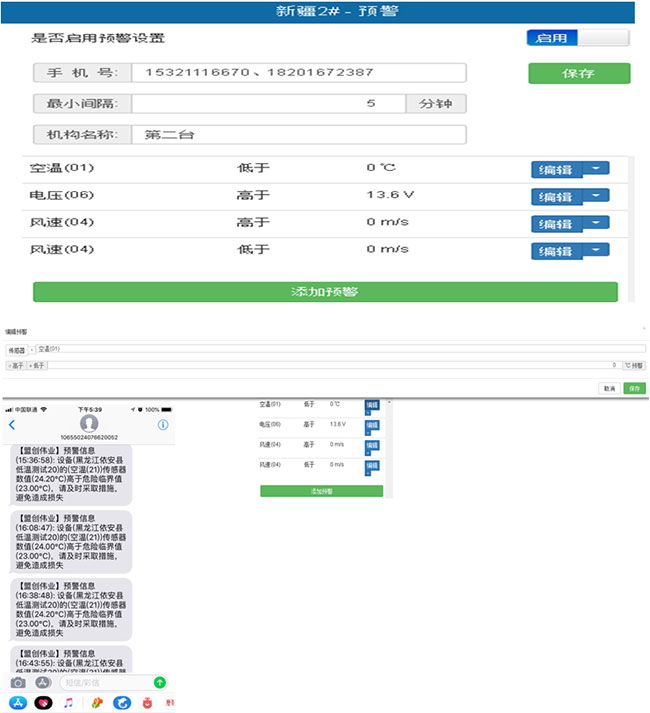

5、預警設置：首先啟用預警設置并通過添加手機號，短信推送了解何種氣象出現報警?？商砑佣鄠€手機號多人來管理。傳感器設置：點擊編輯按鈕出現圖2，在圖2中根據實際情況設置各傳感器的預警值，并點擊保存即可。最后點擊添加預警按鈕，即為預警設置成功。詳見如下：

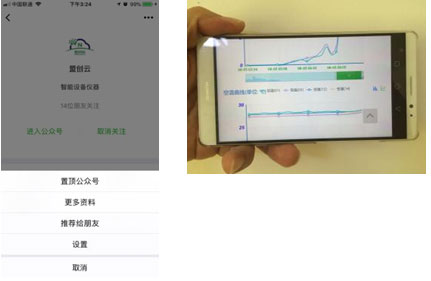

6、支持手機隨時查看方式：通過手機微信添加盟創云APP，利用APP登錄查看，該APP支持分享，可多人看護。

7、計算機上查看各個參數的實時數據和歷史數據：

8、視頻監控：平臺支持野外、加工車間、生產環境等區域多只戶外防水?dāng)z像頭畫面視頻監控。并支持?jǐn)?shù)據疊加。無需用戶下載插件，在遠程端可以通過以太網相互視頻交流，便于監管方實時發揮監測、監督、預警、指揮智能。

9、支持手機在線查看數據和設置參數、直接控制設備。

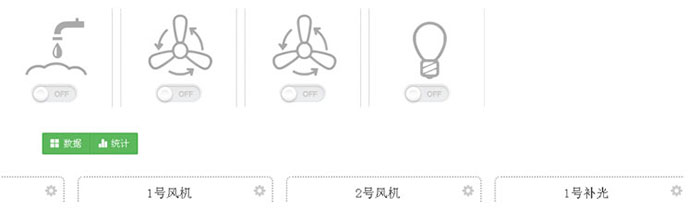

10、計算機上設置參數、直接控制設備。
